כשמהנדס מסתכל על מפרט של תא בדיקות אקלים, אחת השורות שהוא מחפש ראשונה היא קצב שינוי הטמפרטורה. כתוב שם, נניח, 15K לדקה, והמספר הזה נראה תמים. בפועל הוא אחד הפרמטרים שמשפיעים הכי הרבה על מחיר התא, על צריכת האנרגיה שלו ועל מה שהדגם שלכם באמת עובר בתוך התא. הרבה אנשי רכש מתייחסים אליו כאל מספר שצריך להיות גדול ככל האפשר, וזו טעות שעולה כסף ולפעמים גם פוגעת באיכות הבדיקה.
מה מודדים בכלל
קצב שינוי טמפרטורה הוא מהירות המעבר בין שתי נקודות עבודה, בדרך כלל ביחידות של קלווין או מעלות צלזיוס לדקה. הפרש של מעלה אחת בצלזיוס שווה להפרש של קלווין אחד, ולכן רואים את שתי היחידות מתחלפות. אם תא עובר מ-40 ל-150 מעלות והדבר לוקח לו עשר דקות, הקצב הממוצע הוא 19 מעלות לדקה. עד כאן פשוט. הבעיה מתחילה כשמבינים שהמספר היחיד הזה מסתיר התנהגות שאינה אחידה לאורך הדרך.

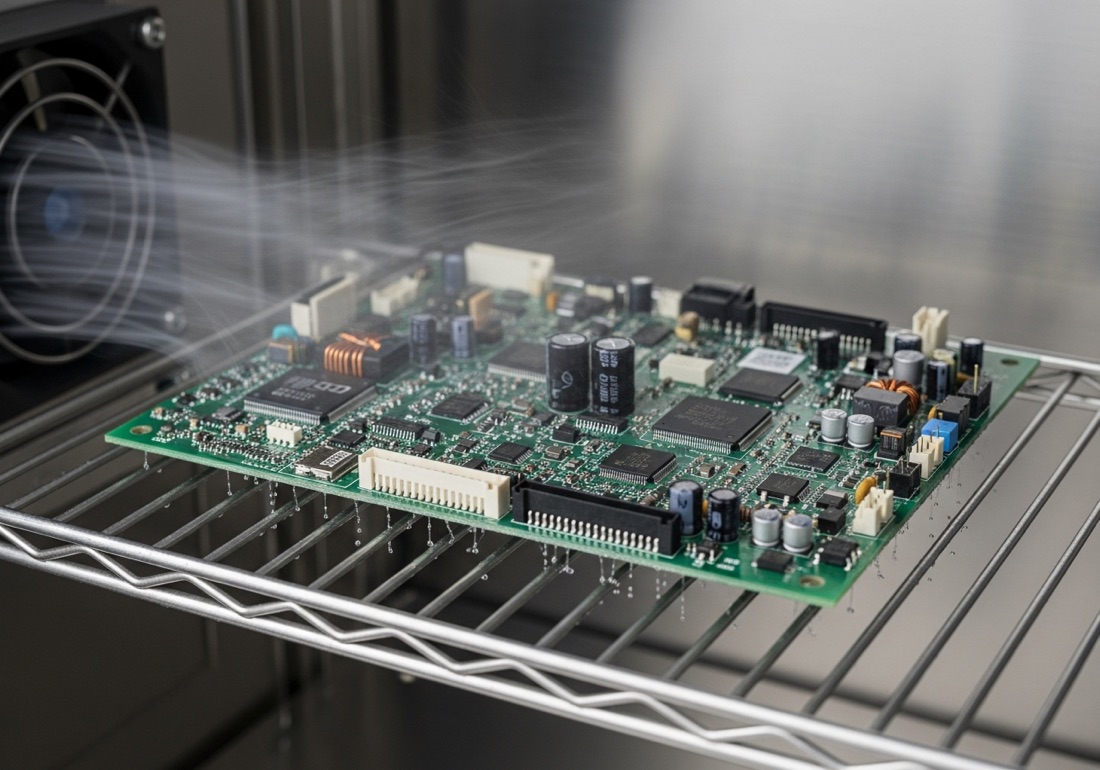

המאמץ התרמי שהדגם סופג קשור ישירות לקצב. שינוי מהיר יוצר הפרשי טמפרטורה גדולים בין פני השטח של הרכיב לליבה שלו, וההפרש הזה מתורגם למאמצים מכניים בגלל מקדמי התפשטות שונים של חומרים סמוכים. לוח אלקטרוני עם רכיבים מולחמים, אריזת BGA או תא בסוללת ליתיום, כולם מרגישים את ההבדל בין שינוי הדרגתי לשינוי אגרסיבי. לכן הקצב הוא לא רק עניין של לוח זמנים. הוא חלק מהגדרת הבדיקה עצמה.
קצב לינארי מול קצב ממוצע
כאן נמצא הפער שמבלבל הכי הרבה אנשים. יצרנים נוהגים לציין קצב ממוצע, כלומר את הזמן הכולל למעבר בין שתי טמפרטורות קצה, מחולק בהפרש ביניהן. אבל מערכת קירור או חימום לא עובדת באותה יעילות לכל אורך הטווח. בקצוות, כשהפרש הטמפרטורה בין התא לסביבה קטן, ההספק הזמין מתכלה והקצב בפועל נחלש. המשמעות היא שתא שמפורסם כ-15K לדקה בממוצע עשוי לרדת ל-5 או 6 קלווין לדקה בעשר המעלות האחרונות לפני שהוא מגיע ל-185 מעלות, או בקצה הקר שלו ליד 65 מינוס.
קצב לינארי, לעומת זאת, הוא קצב קבוע שהתא מתחייב לשמור עליו לאורך טווח מוגדר, בלי תלות בנקודה שבה הוא נמצא. זו דרישה הרבה יותר תובענית, כי היא מחייבת עתודת הספק גדולה כדי לפצות על הקצוות. כשתקן בדיקה מסוים מבקש פרופיל מבוקר עם שיפוע ידוע, או כשהבדיקה צריכה להיות הדירה בין מעבדות שונות, ההבדל בין השניים הוא קריטי. שווה תמיד לשאול את היצרן אם המספר הנקוב הוא ממוצע על פני הטווח המלא או קצב מובטח על פני קטע מוגדר, ובאיזה תנאי עומס.
איך הקצב חוסך או בולע זמן מחזור
נניח מחזור בדיקת אמינות טיפוסי עם שהייה של 30 דקות בקור ו-30 דקות בחום, ומעבר של כ-100 מעלות בכל כיוון. בתא של 3 מעלות לדקה כל מעבר אורך בערך 33 דקות, ומחזור שלם מתקרב לשעתיים ורבע. אותו מחזור בתא של 15 מעלות לדקה מקצר כל מעבר לכשבע דקות, ומוריד את המחזור לסביבות שעה ורבע. כשמכפילים את זה במאות או אלפי מחזורים בבדיקת חיים מואצת, ההבדל בין השניים נמדד בשבועות של תפוסת מעבדה. עבור מעבדה שעובדת בעומס מלא, קיצור כזה משחרר קיבולת אמיתית.
אבל יש כאן מלכודת. השהייה בנקודות הקצה היא לרוב מה שבאמת גורם לנזק המצטבר שמחפשים, והמעבר עצמו הוא רק הדרך להגיע לשם. אם הבדיקה דורשת ייצוב מלא של הדגם בכל נקודה לפני תחילת הספירה, קצב מהיר יותר של התא לא מקצר את זמן הייצוב של גוף בעל מסה תרמית גבוהה. תא שמגיע ליעד תוך שתי דקות, אבל הדגם עצמו צריך עוד עשרים דקות כדי להתאזן בליבה, לא הרוויח הרבה מהקצב הגבוה שלו.
מתי באמת צריך תא Rapid-Rate
תאי Rapid-Rate, המתוכננים לקצבים גבוהים מאוד באזור 15 מעלות לדקה ומעלה לאורך טווח רחב, נחוצים בעיקר כשפרופיל הבדיקה עצמו מחייב זאת. בדיקות אמינות באוטומוטיב, בדיקות מאמץ מואצות על אלקטרוניקה ביטחונית, וסינון בייצור שבו צריך להעביר הרבה יחידות מהר, כולם מצדיקים את ההשקעה. אם המטרה היא לחקות מאמץ תרמי חד שמדמה הפעלה וכיבוי מהירים, הקצב הוא חלק מהפיזיקה של הבדיקה ואי אפשר לוותר עליו.
מצד שני, בדיקות אקלים רבות עובדות עם פרופילים איטיים לחלוטין. בדיקת לחות ממושכת ב-85 מעלות ו-85 אחוז לחות, או בדיקת אחסון בטמפרטורה קבועה, לא מרוויחות דבר מקצב גבוה כי הזמן נשלט על ידי שעות או ימים של שהייה. גם בדיקות שבהן הדגם מאסיבי, או כאלה שבכוונה רוצות מעבר עדין כדי להימנע ממאמץ מכני שאינו מייצג את השימוש האמיתי, מסתפקות בקצב סטנדרטי של 1 עד 5 מעלות לדקה. במקרים האלה תא Rapid-Rate הוא בזבוז של תקציב ושל חשמל.
המחיר של קצב גבוה
קצב מהיר נשען על הספק. כדי לשנות טמפרטורה מהר צריך מערכת קירור גדולה יותר, לעיתים בשני שלבים או עם מנגנון cascade, וגופי חימום חזקים. כל זה מתבטא בצריכת חשמל גבוהה משמעותית, בדרישת תשתית חשמלית כבדה יותר בחדר ובמערכת שדורשת יותר תחזוקה. תא Rapid-Rate צורך אנרגיה ניכרת גם כשהוא רק מחזיק טמפרטורה, כי החזרת ההספק עובדת נגד עומסי החום של המערכת עצמה. בהשוואה לתא סטנדרטי לאותו נפח, גם פער המחיר בקנייה וגם פער עלות ההפעלה לאורך השנים הם אמיתיים.
הבחירה הנכונה כמעט תמיד מתחילה מהפרופיל ולא מהמספר. כדאי לקחת את התקן או מסמך הבדיקה שאתם מחויבים אליו, לחלץ ממנו את השיפוע הנדרש בפועל, ולהוסיף שוליים סבירים. אם רוב הבדיקות שלכם איטיות וקצב גבוה נדרש רק לתרחיש אחד מדי פעם, לעיתים נכון יותר תא סטנדרטי עם שדרוג ממוקד מאשר Rapid-Rate שיעמוד חצי מהזמן בעומס נמוך. בח. בנץ אנחנו נוהגים לעבור עם הלקוח על פרופיל הבדיקה האמיתי, כולל מסת הדגם וזמני הייצוב, ולהתאים את דגם ESPEC לקצב שהבדיקה באמת מבקשת, לא לקצב שנשמע מרשים על הנייר. כך משלמים על ביצועים שמשרתים את הבדיקה, ולא על מספר שיושב ללא שימוש במפרט.
