Highly Accelerated Stress Test System (HAST Chamber) – EHS Series
מערכת HAST לבדיקות לחות מואצות
תא ה-HAST של ESPEC פותח בעיקר עבור בדיקות הערכת עמידות בלחות של רכיבים אלקטרוניים.
על הסדרה
בדיקת מאמץ מואצת של טמפרטורה ולחות היא שלב קריטי בתהליך אישור האיכות של אריזות רכיבים, ומשמשת להערכת אמינותם של רכיבים ארוזים שאינם הרמטיים בסביבות לחות. הבדיקה מפעילה תנאי טמפרטורה ולחות קיצוניים כדי להאיץ את חדירת הרטיבות דרך האריזה הפלסטית המגנה החיצונית, חומר הציפוי או האטם. סדרת תאי ה-HAST של ESPEC מציעה ביצועים גבוהים, פונקציונליות ונוחות שימוש, ועומדת בתקן הבינלאומי IEC60068-2-66 ובשיטות הבדיקה EIA/JEDEC A110 ו-102C. התא כולל פונקציות נוחות רבות ואמצעי בטיחות מגוונים עבור בדיקות עם הטיית מתח.
מאפיינים ויתרונות
מה הופך את Highly Accelerated Stress Test System (HAST Chamber) – EHS Series למתאים ליישום שלכם.
- בקרת טמפרטורה בלשכה רטובה ויבשה: בזכות בקרת הטמפרטורה הייחודית בלשכה רטובה ויבשה בתאי מסוג M של ESPEC, הטמפרטורה והלחות נמדדות ישירות באמצעות חיישן טמפרטורה רטוב ויבש. כך מובטחת בקרה מדויקת של טמפרטורה ולחות לאורך כל התהליך, גם בשלבי החימום והקירור. בתום הבדיקה הטמפרטורה והלחות יורדות יחד למשך זמן קבוע, ובשלב ההחזקה התא נשמר בסביבה קבועה עד לפתיחת הדלת והוצאת הדגימות. כך ניתן להשאיר את הדגימה בסביבת טמפרטורה ולחות קבועה ולמנוע את התייבשותה לאחר החזרה ללחץ אטמוספרי.
- תכנות פשוט: קיבולת תוכניות של 10 דפוסים. הפעלה פשוטה באמצעות מקשי מעלה ומטה להגדרת התוכנית ולכוונון ערכי טמפרטורה, לחות וזמן.
- דלת בטוחה ואמינה: המערכת כוללת מנגנון נעילת דלת אוטומטי המופעל בלחצן, המונע את פתיחת הדלת בזמן שהתא נמצא תחת לחץ.
- מערכת אספקת מים אוטומטית להרטבה: בתחילת הבדיקה מי ההרטבה הנדרשים נשאבים אוטומטית ממיכל המים. חלון תצוגה בחזית מאפשר לבדוק במבט אחד את כמות המים שנותרה במיכל.
- אמצעי הגנה לדגימות: הציוד הסטנדרטי כולל מסוף בקרה לאספקת חשמל לדגימה, המפיק אותות מגע המאפשרים החלת מתח ואותות על הדגימה במהלך הבדיקה. בעת תקלה, הדגימות והתא מוגנים באופן מלא: אספקת החשמל לדגימה נעצרת ומופעלים מנגנוני הגנה למניעת התחממות יתר ומניעת ייבוש המים.
השוואת דגמים
6 דגמים בסדרת Highly Accelerated Stress Test System (HAST Chamber) – EHS Series — מפרט מלא כפי שמופיע ב-ESPEC. בקשת הצעת מחיר
| דגם | טווח טמפרטורה | בקרת לחות | טווח לחות | טווח לחץ | נפח | מידות פנים, מ"מ (ר×ג×ע) | מידות חוץ, מ"מ (ללא בליטות) |
|---|---|---|---|---|---|---|---|
| EHS-212MD | +105 to +142,9°C | Yes | 75-100% | 0.020 to 0.196MPa (Gauge) | 21L x 2 | 255 x 255 x 318 | 760 x 1796 x 1000 |
| EHS-222MD | +105 to +142,9°C | Yes | 75-100% | 0.020 to 0.196MPa (Gauge) | 51L x 2 | 355 x 355 x 426 | 860 x 1796 x 1000 |
| EHS-412MD | +105 to +162,2°C | Yes | 75-100% | 0.020 to 0.392MPa (Gauge) | 21L x 2 | 255 x 255 x 318 | 760 x 1796 x 1000 |
| EHS-212 | +105 to +142,9°C | Yes | 75-100% | 0.020 to 0.196MPa (Gauge) | 21L | 255 x 255 x 318 | 640 x 1483 x 850 |
| EHS-222 | +105 to +142,9°C | Yes | 75-100% | 0.020 to 0.196MPa (Gauge) | 51L | 355 x 355 x 426 | 740 x 1553 x 1000 |
| EHS-412 | +105 to +162,2°C | Yes | 75-100% | 0.020 to 0.392MPa (Gauge) | 21L | 255 x 255 x 318 | 640 x 1483 x 850 |
גלריית תמונות

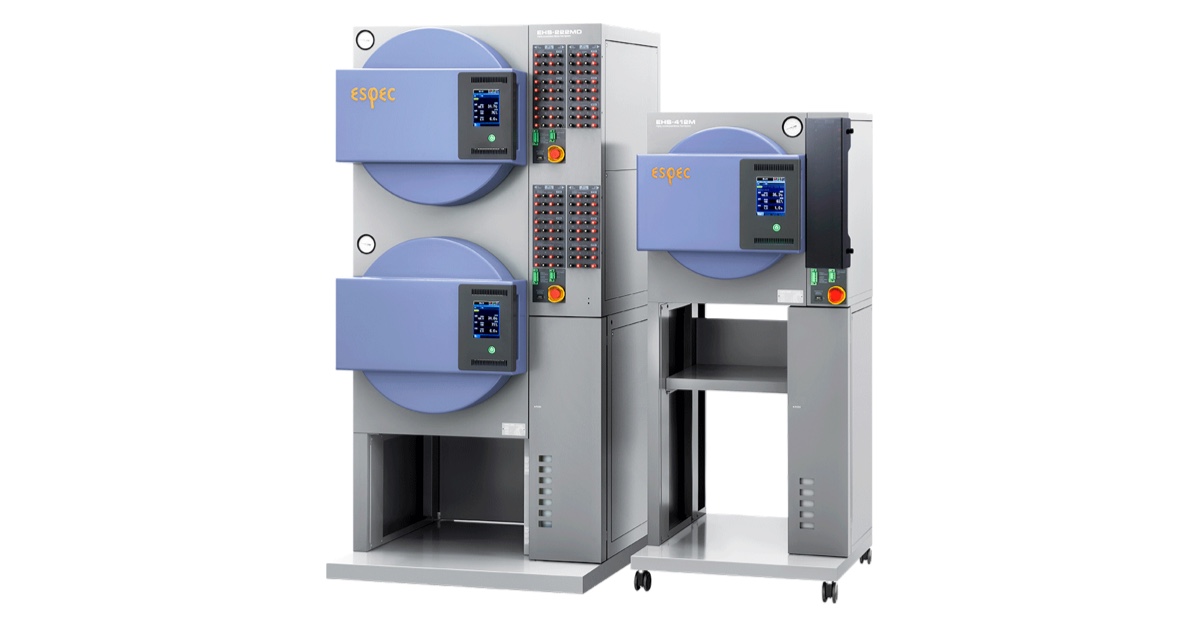

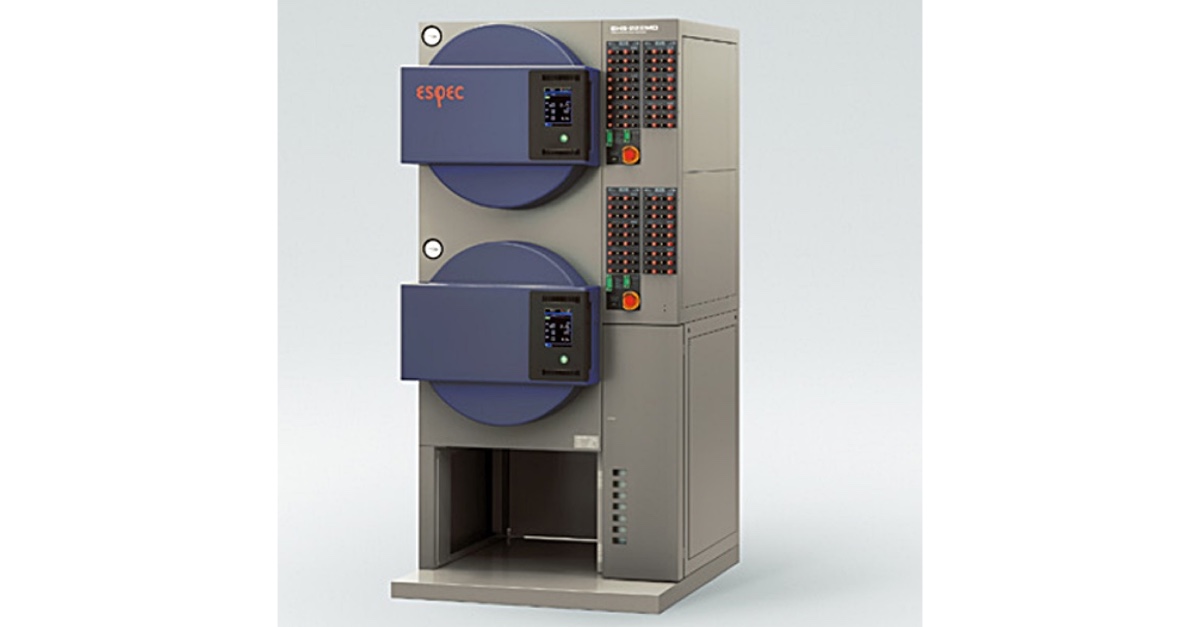

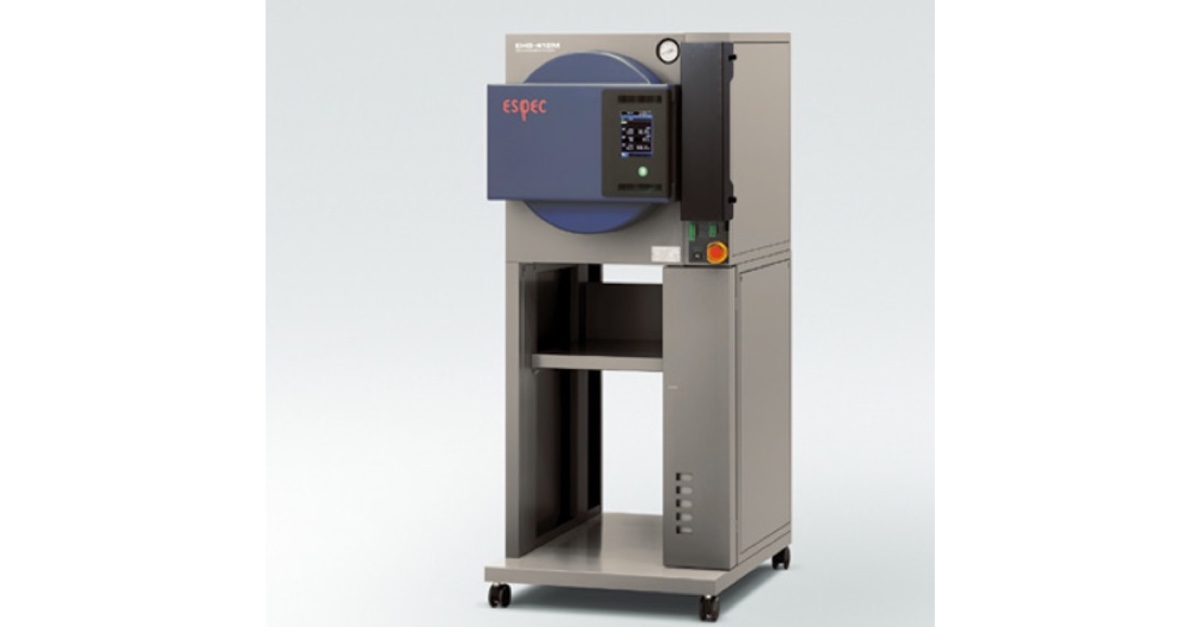

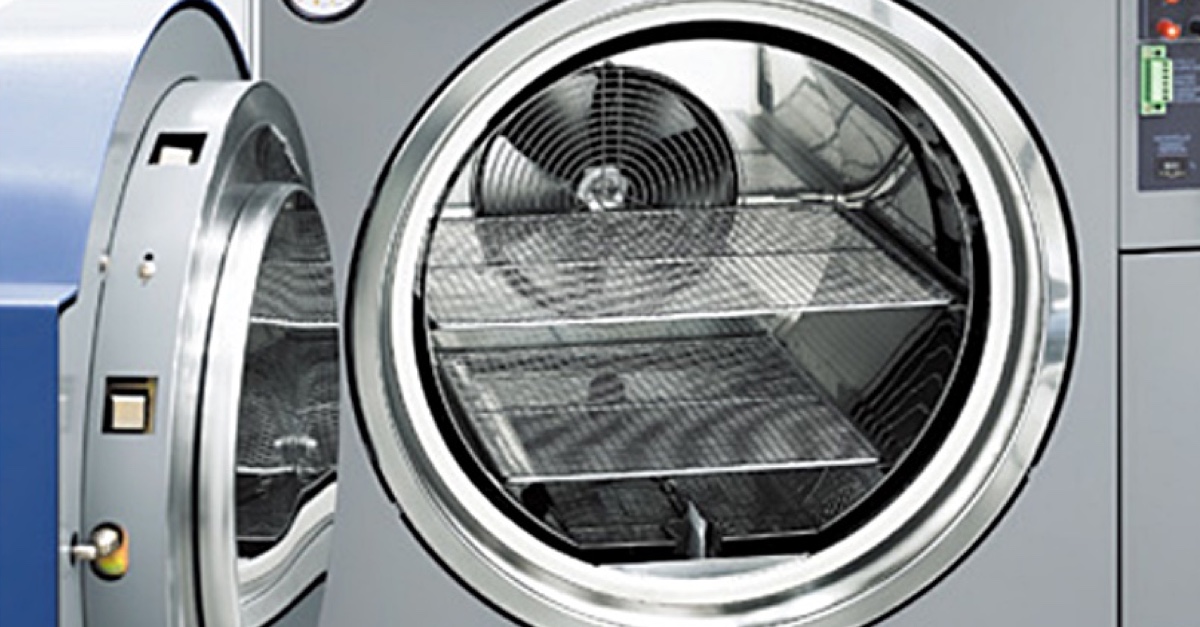

תמונות המוצר Highly Accelerated Stress Test System (HAST Chamber) – EHS Series מבית ESPEC. לחצו תמונה להגדלה.
יישומים אופייניים
תחומים בהם Highly Accelerated Stress Test System (HAST Chamber) – EHS Series פועלת באתרי לקוחות.
בדיקות הערכת עמידות בלחות של רכיבים אלקטרוניים
אישור איכות של אריזות רכיבים
הערכת אמינות של רכיבים ארוזים שאינם הרמטיים בסביבות לחות
בדיקות עם הטיית מתח של רכיבי מוליכים למחצה ורכיבים אלקטרוניים
