Solder Joint Evaluation System
מדידת התנגדות רציפה של חיבורי הלחמה
מערכת הערכת חיבורי ההלחמה של ESPEC מאפשרת מדידה רציפה של ערכי התנגדות זעירים בחיבורי הלחמה ובחלקי מוליך של מגעי מחברים, בסביבות מחזור תרמי בטמפרטורות נמוכות וגבוהות.
על הסדרה
המערכת מזהה במדויק סדקים זעירים במארזי מוליכים-למחצה ובחיבורים של רכיבים אלקטרוניים. המדידה, אחסון הנתונים ועיבודם מתבצעים באופן שיטתי ואוטומטי באמצעות מחשב. בזכות גרפים של נתונים, תאימות לתוכנות גיליונות אלקטרוניים ועיבוד נתונים דרך LAN, המערכת מאפשרת הערכת אמינות חיבורים מדויקת ויעילה יותר.
מאפיינים ויתרונות
מה הופך את Solder Joint Evaluation System למתאים ליישום שלכם.
- מדידה ברמת דיוק גבוהה: ניתן למדוד באופן רציף שינויי התנגדות בחיבורי הלחמה ובחיבורי מחברים בסביבת מחזור טמפרטורות נמוכות וגבוהות
- טווח מדידה רחב של 10^-3 עד 10^6 Ω: בשיטת מדידה בארבעה הדקים נמדדים שינויי התנגדות זעירים בדיוק רב
- הערכות רב-ערוציות: אנו מציעים הערכות רב-ערוציות לחיסכון בזמן ולשיפור דיוק הבדיקה. ניתן להוסיף ערוצים בבלוקים של 40 ערוצים, מ-40 הערוצים הסטנדרטיים ועד 280 ערוצים, בהתאם לבדיקות ולמספר התאים המחוברים
- חיבור פשוט לתאי בדיקה סביבתיים: ניתן לחבר את מערכת הערכת חיבורי ההלחמה AMR לשלושה תאי בדיקה סביבתיים לצורך הבדיקה
השוואת דגמים
2 דגמים זמינים בסדרת Solder Joint Evaluation System. השוו מפרטים — לחצו "הצעת מחיר" לדגם הרצוי.
| דגם | נפח | טווח טמפרטורה | טווח לחות | קצב שינוי | פעולה |
|---|---|---|---|---|---|
| AMR Series - Direct electric current (DC) measurement system | Outside dimensions W530 x H1750 x D940mm | — | — | — | הצעת מחיר ← |
| AMR Series - Alternating electric current (AC) measurement system | Outside dimensions W530 x H1750 x D940mm | — | — | — | הצעת מחיר ← |
גלריית תמונות

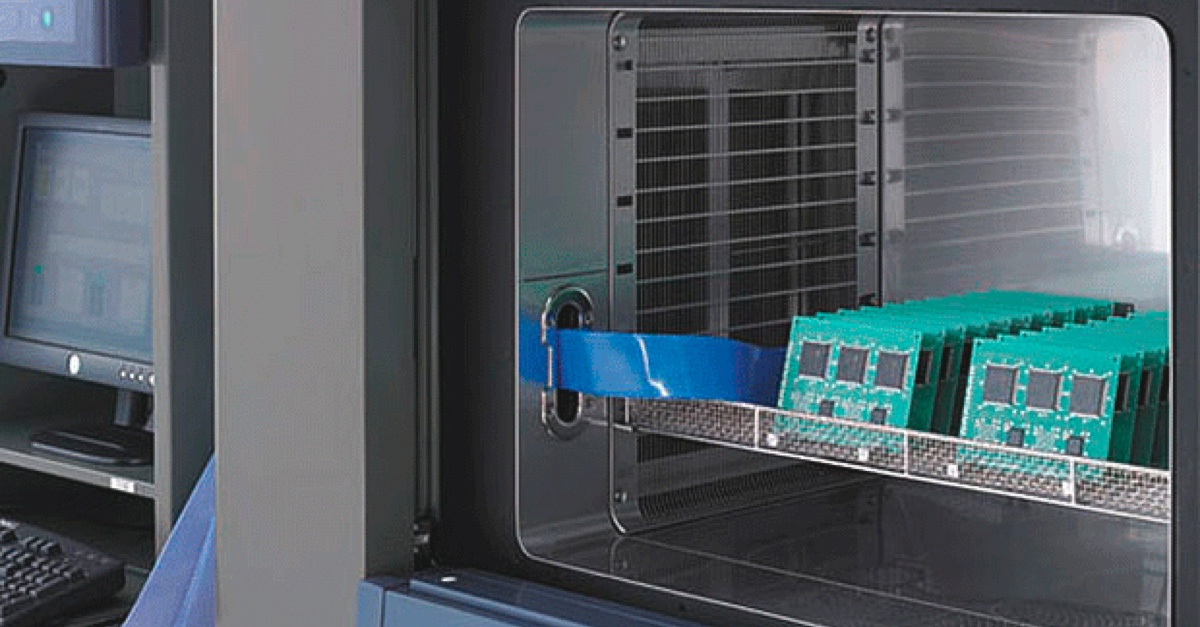

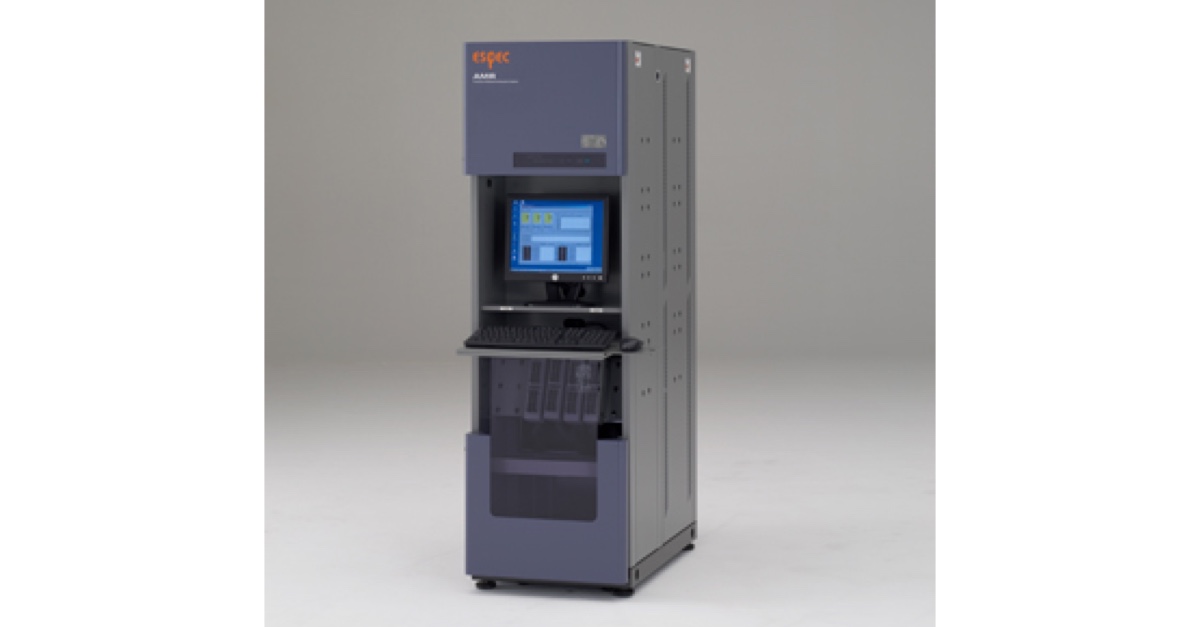

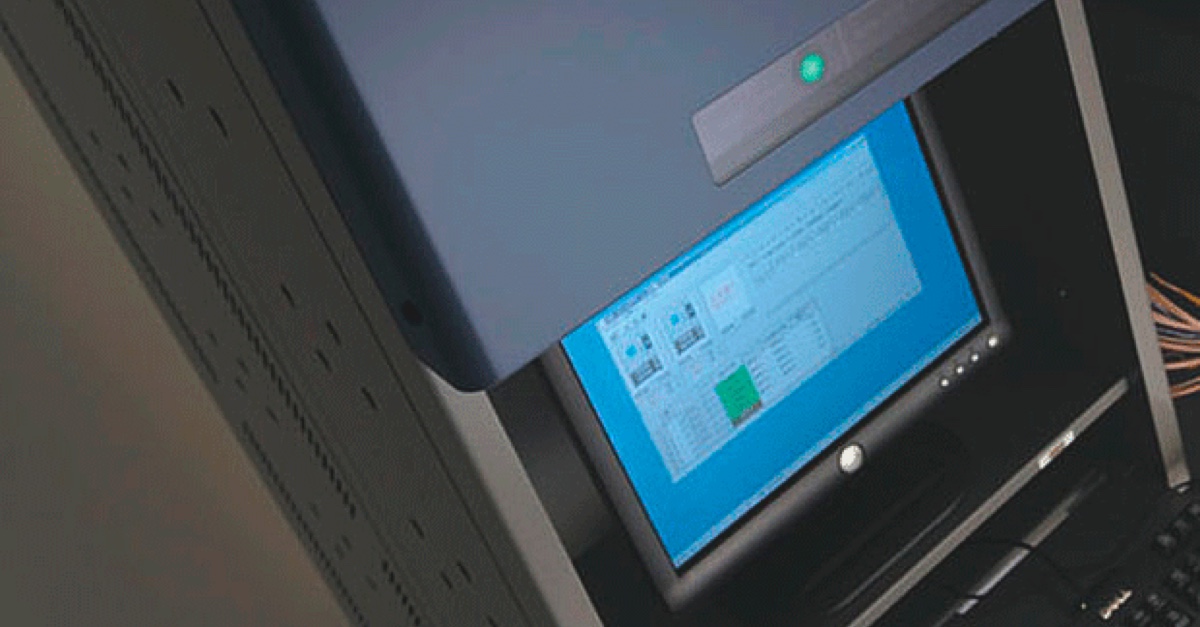

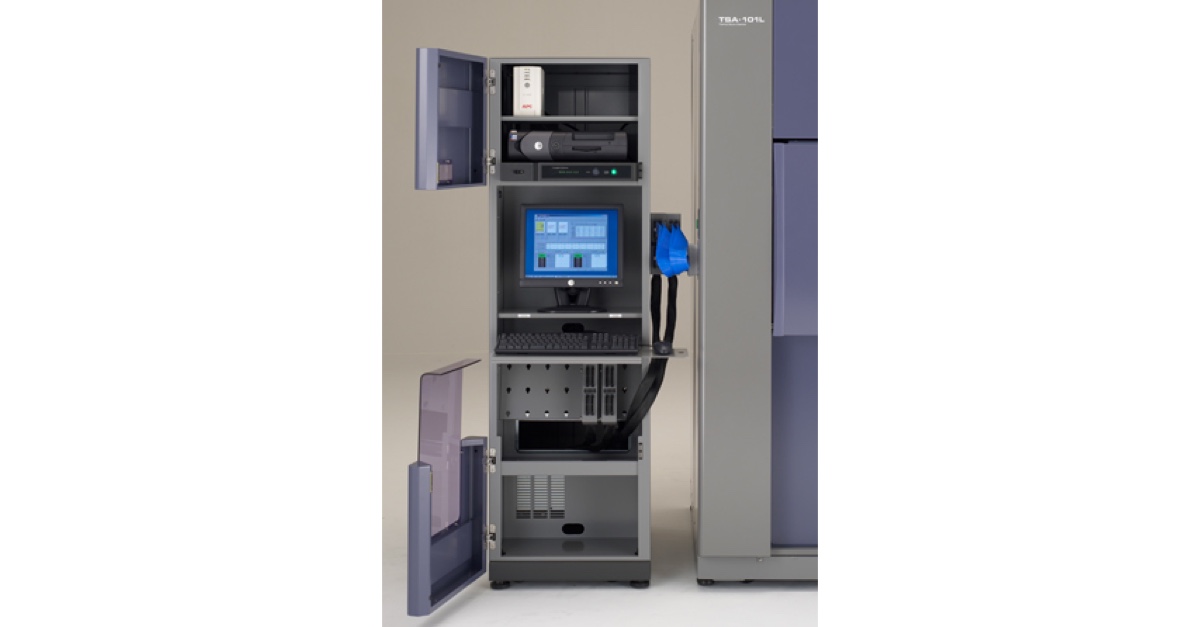

תמונות המוצר Solder Joint Evaluation System מבית ESPEC. לחצו תמונה להגדלה.
יישומים אופייניים
תחומים בהם Solder Joint Evaluation System פועלת באתרי לקוחות.
הערכת מוליכי Through-hole
הערכת מגע של חיבורי הלחמה
הערכת מגע של חיבורי הלחמה מסוג BGA ו-CSP
הערכת התנגדות מגע של מחברים
הערכת אורך חיים של FPC
הערכת התנגדות מגע של מתגים, ממסרים ועוד
הערכת חיבורי הלחמה נטולי עופרת
הערכת התנגדות מגע של מחברים ועוד
הערכת דבקים מוליכים וסרטים מוליכים אנאיזוטרופיים
