Air To Air Thermal Shock Chamber Damper Type
אוויר-לאוויר עם מסך — בלי הזזת דגימה
סדרת TSA מעריכה את אמינות הדגימות באמצעות שינוי מהיר וחוזר של טמפרטורת האוויר מחום לקור, המושג בפתיחה וסגירה של מסך באזור בדיקה יחיד. התוצאות מדויקות וללא פגיעה מכנית בדגימה, משום שאזור הבדיקה אינו נע.
על הסדרה
ESPEC מציעה מבחר רחב של תאי הלם תרמי אוויר-לאוויר בקיבולת גדולה ובטמפרטורות גבוהות, כדי לענות על דרישות מגוונות. סדרת TSA מעריכה את אמינות הדגימות באמצעות שינוי מהיר וחוזר של טמפרטורת האוויר מחום לקור, המושג בפתיחה וסגירה של מסך באזור בדיקה יחיד. התוצאות מדויקות וללא כל פגיעה מכנית בדגימה, משום שאזור הבדיקה אינו נע. אזור בדיקה קבוע חוסך זמן בדיקה, שכן אין צורך להעביר את הדגימה מתא אחד לאחר. תאים אלה מתאימים לבדיקת דגימות גדולות וכבדות ו/או לבדיקה בו-זמנית של התקנים קטנים רבים. הדגם TSA-73EH-W מוגדר במיוחד לעמידה בשיטת Mil-Std 883 1010 הנפוצה, הקובעת שיטות, בקרות ונהלים אחידים לבדיקת התקנים מיקרו-אלקטרוניים המיועדים לשימוש במערכות אלקטרוניות צבאיות וחלל, לרבות בדיקות סביבתיות בסיסיות לקביעת עמידות בפני השפעות מזיקות של תנאי הטבע והסביבה שבהם פועלות מערכות צבאיות וחלליות.
מאפיינים ויתרונות
מה הופך את Air To Air Thermal Shock Chamber Damper Type למתאים ליישום שלכם.
- מצב הפעלה חסכוני (Eco): אלגוריתם מחשב את זמן ההפעלה המינימלי לקירור ולחימום מקדימים, תוך מדידה רציפה של כמות החום הנדרשת לתהליכים אלה. תכונה זו מפחיתה את צריכת החשמל וחוסכת עד 50% לעומת דגמים קודמים.
- הפעלה ללא הפשרה (אופציה): ESPEC פיתחה מבנה ייחודי המונע היווצרות כפור בטמפרטורות נמוכות באמצעות חסימת חדירת אוויר חיצוני (הפעלה נטולת כפור, פטנט 3514735). אין עוד צורך בהפשרה במהלך מחזורי בדיקה — חיסכון משמעותי בזמן בדיקה (תאים אחרים עשויים לדרוש הפשרה כל 20–100 מחזורים) ובאנרגיה.
- הפעלה רציפה של 1000 מחזורים (אופציה: ללא הפשרה): אופציית ההפעלה ללא הפשרה מאפשרת 500 שעות הפעלה רציפה ללא הפסקה (בהנחה שתנאי הבדיקה מוגדרים לזמן חשיפה של 15 דקות).
- תאימות למערכת הערכה של ESPEC: מערכת הערכת התנגדות המוליכים של ESPEC (נמכרת בנפרד) מודדת ברציפות התנגדות זעירה בנקודות הלחמה ובמקטעים מוליכים של מחברים, בסביבות מחזור תרמי בטמפרטורות נמוכות וגבוהות, וניתנת לחיבור לתא ההלם התרמי.
- התאוששות טמפרטורה מדויקת במיוחד: מסכים עם פונקציית יישור משולבת ממזערים שונות בתנאי החשיפה של הדגימות בהתאם למיקומן באזור הבדיקה.
- ניטור טמפרטורת הדגימה (אופציה): שני חיישני טמפרטורה מחוברים לדגימה באזור הבדיקה לצורך מדידת הטמפרטורה שלה. האופציה כוללת פונקציית טריגר המעבירה לבדיקת החשיפה לאחר ששתי הטמפרטורות מגיעות לערך המוגדר, ומאפשרת ביצוע בדיקות תרמיות מדויקות אף יותר.
השוואת דגמים
14 דגמים בסדרת Air To Air Thermal Shock Chamber Damper Type — מפרט מלא כפי שמופיע ב-ESPEC. בקשת הצעת מחיר
| דגם | טווח טמפרטורה | בקרת לחות | טווח לחות | טווח לחץ | נפח | מידות פנים, מ"מ (ר×ג×ע) | מידות חוץ, מ"מ (ללא בליטות) |
|---|---|---|---|---|---|---|---|
| TSA-43EL-A | +50 to +200°C /-65 to 0°C (air cooled) | No | - | - | 40L | 240 x 460 x 370 | 1140 x 1900 x 1270 |
| TSA-73EL-A | +50 to +200°C /-65 to 0°C (air cooled) | No | - | - | 70L | 410 x 460 x 370 | 1310 x 1900 x 1470 |
| TSA-103EL-A | +50 to +200°C /-65 to 0°C (air cooled) | No | - | - | 110L | 650 x 460 x 370 | 1550 x 1900 x 1470 |
| TSA-203EL-W | +50 to +200°C /-65 to 0°C (water cooled) | No | - | - | 200L | 650 x 460 x 670 | 1550 x 1900 x 1770 |
| TSA-303EL-W | +50 to +200°C /-65 to 0°C (water cooled) | No | - | - | 300L | 970 x 460 x 670 | 1870 x 1900 x 1770 |
| TSA-603EL-W | +65 to +150°C /-50 to 0°C (water cooled) | No | - | - | 600L | 1200 x 670 x 750 | 2100 x 2215 x 1892 |
| TSA-1100H-W | +60 to +200°C /-70 to -10°C (water cooled) | No | - | - | 1100L | 1000 x 1100 x 1000 | 2120 x 2500 x 2972 |
| TSA-1650H-W | +60 to +200°C / -70 to -10°C (water cooled) | No | - | - | 1650L | 1500 x 1100 x 1000 | 2620 x 2500 x 2972 |
| TSA-2310H-W | +60 to +200°C / -70 to -10°C (water cooled) | No | - | - | 2310L | 2100 x 1100 x 1000 | 3220 x 2500 x 2972 |
| TSA-73ES-A | +60 to +200°C / -70 to 0°C (air cooled) | No | - | - | 70L | 410 x 460 x 370 | 1310 x 1900 x 1470 |
| TSA-73ES-W | +60 to +200°C / -70 to 0°C (water cooled) | No | - | - | 70L | 410 x 460 x 370 | 1310 x 1900 x 1470 |
| TSA-103ES-W | +60 to +200°C / -70 to 0°C (water cooled) | No | - | - | 110L | 650 x 460 x 370 | 1550 x 1900 x 1470 |
| TSA-203ES-W | +60 to +200°C / -70 to 0°C (water cooled) | No | - | - | 200L | 650 x 460 x 670 | 1550 x 1900 x 1770 |
| TSA-73EH-W | +60 to +200°C / -70 to 0°C (water cooled) | No | - | - | 70L | 410 x 460 x 370 | 1310 x 1900 x 1770 |
גלריית תמונות

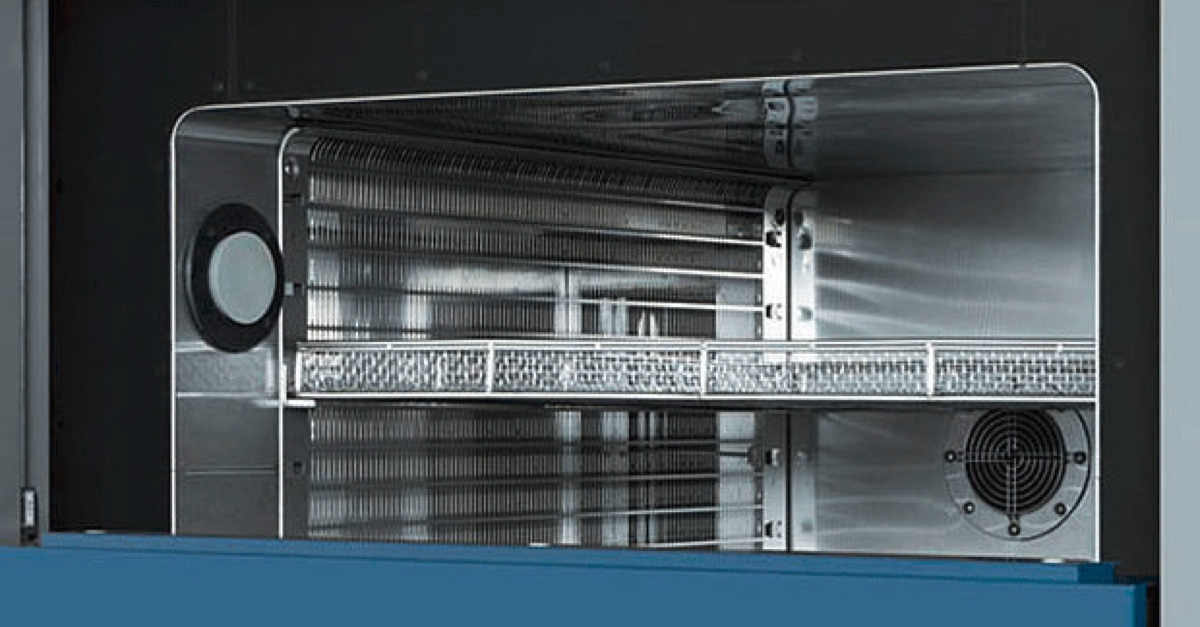

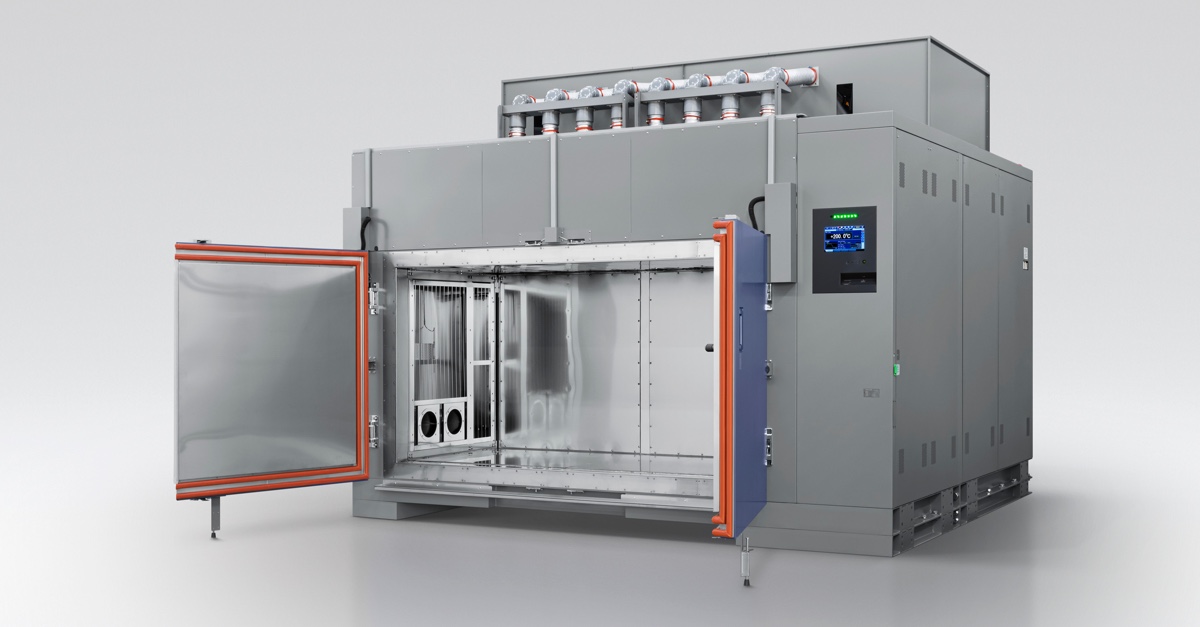

תמונות המוצר Air To Air Thermal Shock Chamber Damper Type מבית ESPEC. לחצו תמונה להגדלה.
יישומים אופייניים
תחומים בהם Air To Air Thermal Shock Chamber Damper Type פועלת באתרי לקוחות.

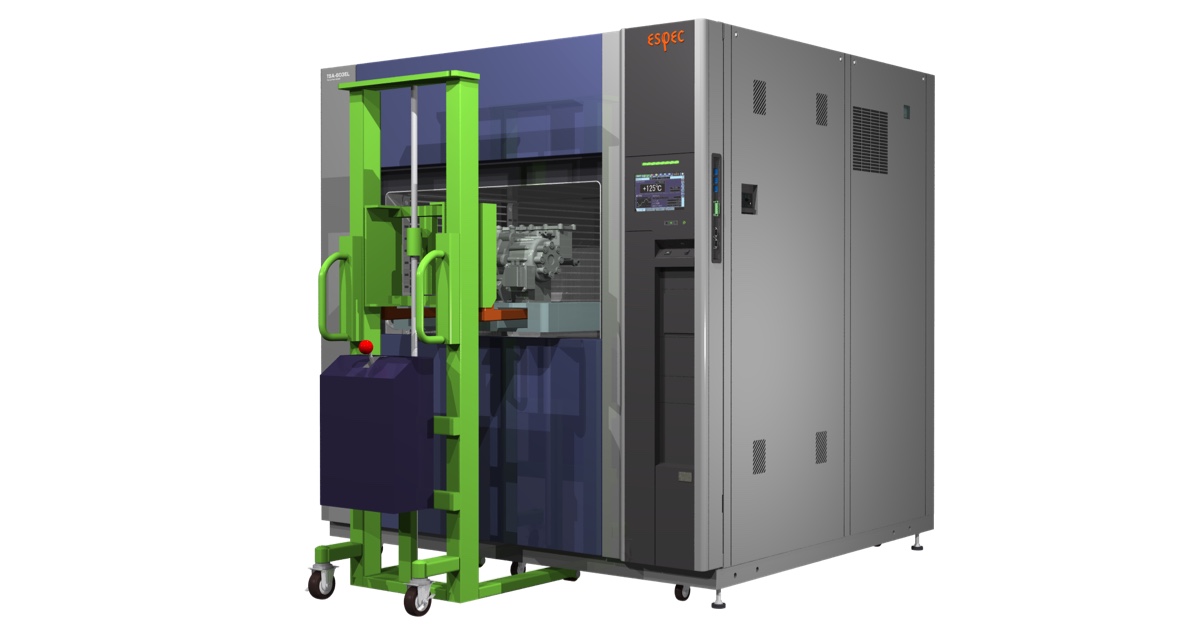

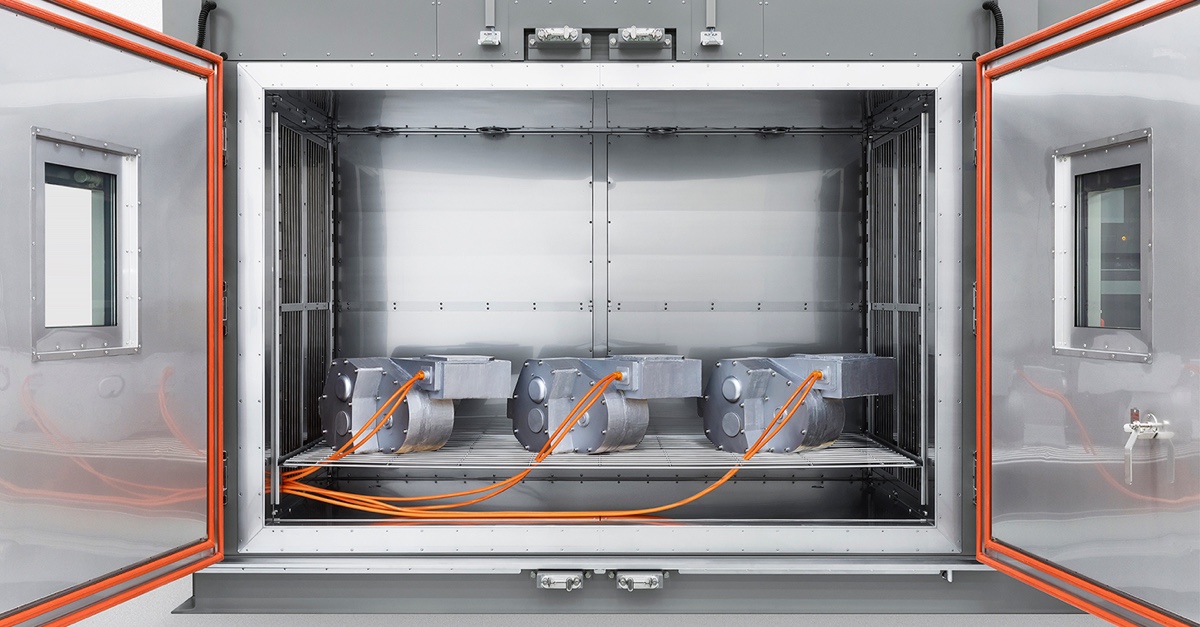

בדיקת דגימות גדולות וכבדות

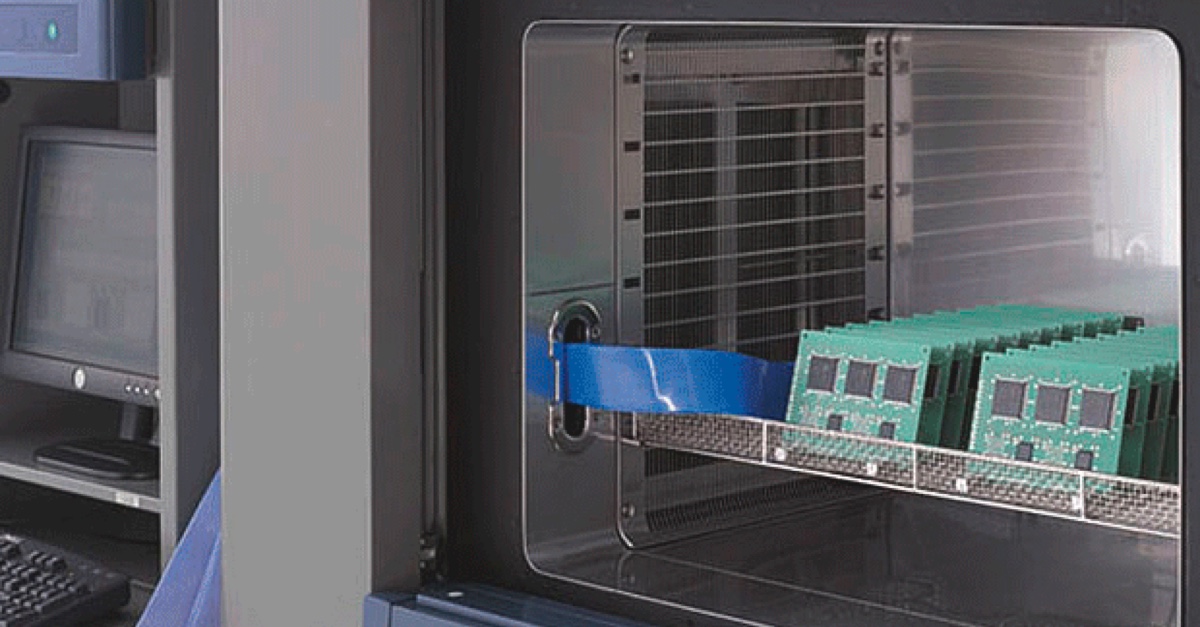

בדיקה בו-זמנית של התקנים קטנים רבים
התקנים מיקרו-אלקטרוניים למערכות אלקטרוניות צבאיות וחלל (TSA-73EH-W / Mil-Std 883 1010)
